深圳振邦微科技：電路故障分析方法介紹


 1.電路簡化這是中的一個非常重要的步驟，只有把比較復雜的電路簡化才能進行電路的分析
。對于電路的簡化概括為一下幾種方法：

⑴對于電路中存在的電流表 ，由于其電阻極小
，因此可以用導線將其取代；
⑵對于電路中存在的電壓表，由于其電阻極大 ，因此可以看作斷路而直接將電壓表去掉；
⑶對于電路中存在的短路
、斷路的這部分電路
，由于實際沒有電流通過，因此也可以直接將該部分電路去掉；
⑷對于電路出現的導線端點可以不經電源、用電器 、等任意移動；

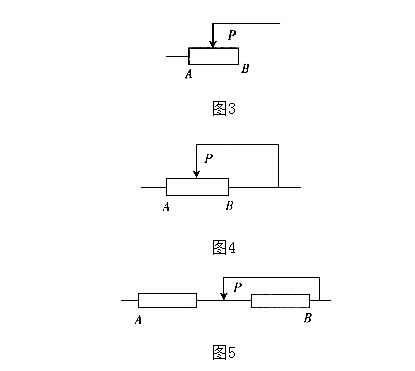

⑸對于電路中出現的滑動變阻器 ，可以看作是有兩個定值電阻組成的電路。經過以上幾種電路簡化后
，電路就會變得比較簡單，容易識別出是并聯還是串聯 ，明確各用電器的關系
，接下去進行第二個步驟是電表的對應 。

2.電表對應經過電路簡化后，電路中基本只出現電源
、用電器 ，電路顯得比較簡單，把剛才去掉的電表復原上去
。


3.電路判斷根據題目要求對簡化后、電表復原后的電路
，結合串并聯電路的知識 、綜合題意進行判斷，比如電表的測量分析
、電路連接的分析、電路故障的分析 、動態電路各電表的示數變化情況等。
