深圳振邦微科技：三極管的管型管腳判別方法

三極管 ，全稱應為半導體三極管
，也稱雙極型晶體管、晶體三極管，是一種電流控制電流的半導體器件·其作用是把微弱信號放大成幅度值較大的電信號 ，也用作無觸點開關 。晶體三極管，是半導體基本元器件之一
，具有電流放大作用，是電子電路的核心元件
。三極管是在一塊半導體基片上制作兩個相距很近的PN結 ，兩個PN結把整塊半導體分成三部分

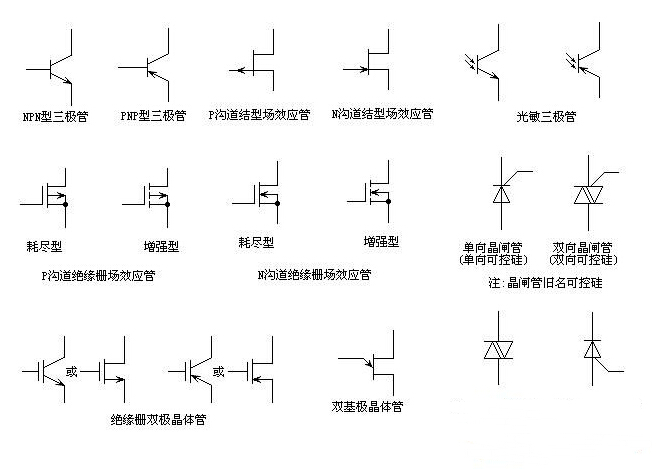

，中間部分是基區，兩側部分是發射區和集電區 ，排列方式有PNP和NPN兩種.三極管的管型管腳判別方法:


三極管的管型及管腳的判別是電子技術初學者的一項基本功
，為了迅速掌握測判方法，在測量三極管時總結出四句口訣“三顛倒?找基極 PN結?定管型?順箭頭?偏轉大?測不準?動嘴巴。”下面讓我們逐句進行解釋吧 。

  三顛倒找基極 ，大家知道
，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同可以分為NPN型和PNP型兩種不同導電類型的三極管，測試三極管要使用萬用電表的歐姆擋 ，并選擇R×100或R×1k擋位
。

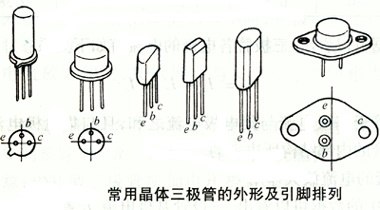

  假定我們并不知道被測三極管是NPN型還是PNP型。也分不清各管腳是什么電極 。測試的第一步是判斷哪個管腳是基極
。這時我們?nèi)稳蓚€電極(如這兩個電極為1 、2)?用萬用電表兩支表筆顛倒測量它的正
、反向電阻觀察表針的偏轉角。
