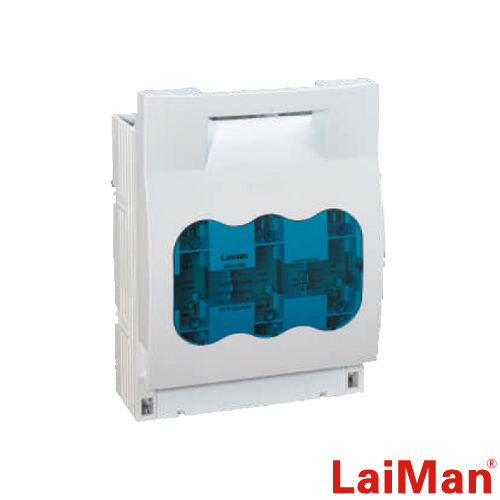

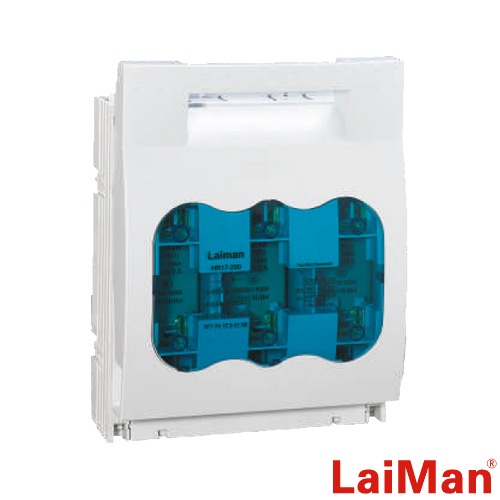

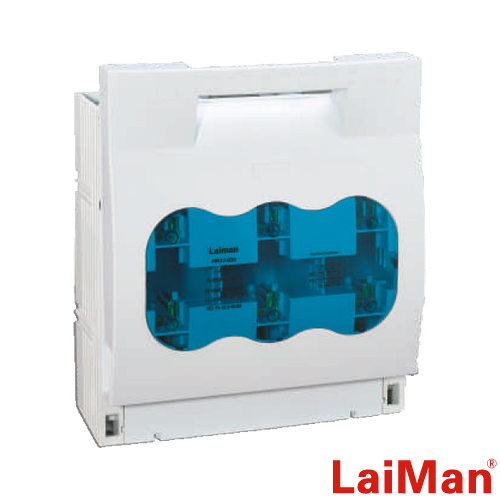

HR17方形熔斷式隔離開關
所屬分類： 熔斷器式隔離開關
- 在線聯系：
- 聯系地址：浙江省樂清市柳市鎮柳樂路555號
- 聯系人：魏經理
- 手機：+86 138 6863 8928
- 傳真：0577-62779102轉8001
- 產品概述
- 技術參數
- 安裝尺寸
- 型號示意
- 適用范圍與用途
HR系列熔斷器式隔離開關（以下簡稱開關），適用于交流50Hz、額定電壓至690V、約定發熱電流至630A的具有高段路電流的配電電路和電動機電路中，用于手動不頻繁操作的電源開關、隔離開關和應急開關，并作電路短路保護之用，但一般不作為直接開閉單臺電動機之用。開關造型美觀，新穎簡單，操作方便。
-
約定發熱電流lth 40A 63A 160A 250A 400A 630A 額定絕緣電壓Ui 690V 800V 額定工作電壓Ue AC380\660 額定頻率Hz 50Hz 額定接通能力（A.r.m.s） 10le 額定分段能力（A.r.m.s） 8le 額定限制短路電流（r.m.s） 50kA 額定工作電流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 機械壽命（次） 10000 8000 5000 3000 2000 1500 電壽命（次） 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔斷器損耗功率P 4W 6W 12W 24W 34W 48W 重量（三級開關）Kg 0.36 0.65 1.2 3.5 5.1 6.85 輔助微動開關主參數 50Hz、AC-15、220V、3A
- 產品概述
- 適用范圍與用途
HR系列熔斷器式隔離開關（以下簡稱開關），適用于交流50Hz、額定電壓至690V、約定發熱電流至630A的具有高段路電流的配電電路和電動機電路中，用于手動不頻繁操作的電源開關、隔離開關和應急開關，并作電路短路保護之用，但一般不作為直接開閉單臺電動機之用。開關造型美觀，新穎簡單，操作方便。
- 技術參數
-
約定發熱電流lth 40A 63A 160A 250A 400A 630A 額定絕緣電壓Ui 690V 800V 額定工作電壓Ue AC380\660 額定頻率Hz 50Hz 額定接通能力（A.r.m.s） 10le 額定分段能力（A.r.m.s） 8le 額定限制短路電流（r.m.s） 50kA 額定工作電流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 機械壽命（次） 10000 8000 5000 3000 2000 1500 電壽命（次） 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔斷器損耗功率P 4W 6W 12W 24W 34W 48W 重量（三級開關）Kg 0.36 0.65 1.2 3.5 5.1 6.85 輔助微動開關主參數 50Hz、AC-15、220V、3A - 安裝尺寸
- 型號示意
