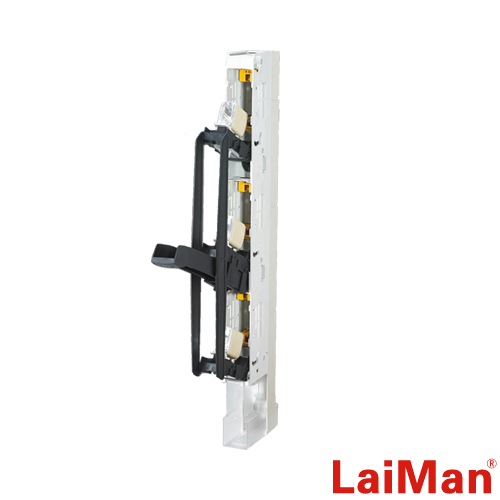

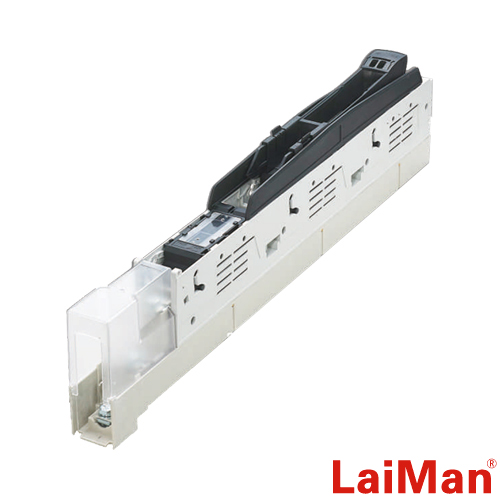

LMHR-160L聯體式條形隔離開關
所屬分類： LMHR系列條形隔離開關
- 在線聯系：
- 聯系地址：浙江省樂清市柳市鎮柳樂路555號
- 聯系人：魏經理
- 手機：+86 138 6863 8928
- 傳真：0577-62779102轉8001
- 產品概述
- 技術參數
- 安裝尺寸
- 型號示意
- 產品用途：
LMHR系列條形熔斷器式隔離開關首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。產品特點：
1、聯體可三相同時閉合、斷開；分體可單獨操作；
2、操作更安全，熔芯安裝于手柄，并可直接作為觸頭刀片使用；
3、美觀實用，座、體拆卸方便，與箱體安裝快捷，施工方便；
4、減少布線，便于增加回路，增加箱體使用率；
5、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
6、新產品，市場使用率高，投標定制款式；
7、瞬時分斷力可達100kA，帶負荷操作能力可達1.3倍額定電流；
8、可加裝熔絲監測器，信號開關以及遠程控制模塊。 類型
Model 185mm-SystemLMHR-160L 熔斷器尺寸
Fuse size00 （IEC60269-2） 額定工作電壓（Ue
Rated operational voltage400V 500V 690V 額定絕緣電壓（Ui）
Rated insulation voltage1000V 額定頻率（Hz）
Rated frequency40/50/60 Hz 額定沖擊耐受電壓（Uimp）
Rated impulse withstand voltage12kV 額定工作電流（Ie）
Rated operational current160A 額定短路電流（Iq)
Rated short circuit current120kA 額定短時耐受電流 (Icw)
Rated short time current16kA/1s 防護等級
Protection degree
IP30 機械壽命
Mechanical lifetime
2000 接線面積
Terminal cross section10-70 mm2 出線接線方式
Method connecting wireScrew & V-Clamp 安裝方式
Installation methodScrew & Hook 螺釘連接
Screw fasteningM8 環境溫度
Ambinet temperature應用類別
Use classesAC-23B AC-22B AC-21B 符合標準
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660
型號示意.jpg)
- 產品概述
- 產品用途：
LMHR系列條形熔斷器式隔離開關首創電流互感器與熔斷器開關一體化，適用于額定電流160A-630A，額定頻率50/60HZ。該系列產品模塊化，體積小，使用安全可靠，應用在低壓配電柜中有極高的裝容密度，顯示出很高的經濟性、安全性和應變性，不僅具有開關、保護功能，還可以擴展其他功能，不單純是一種開關形式，更重要的是它是一種完整的智能化系統，廣泛應用于電纜分支箱、箱式變電站、工廠、小區等，是未來配電領域的一個趨勢。產品特點：
1、聯體可三相同時閉合、斷開；分體可單獨操作；
2、操作更安全，熔芯安裝于手柄，并可直接作為觸頭刀片使用；
3、美觀實用，座、體拆卸方便，與箱體安裝快捷，施工方便；
4、減少布線，便于增加回路，增加箱體使用率；
5、樹脂玻璃纖維底座，V0級別阻燃性，外殼防護等級可達IP30；
6、新產品，市場使用率高，投標定制款式；
7、瞬時分斷力可達100kA，帶負荷操作能力可達1.3倍額定電流；
8、可加裝熔絲監測器，信號開關以及遠程控制模塊。 - 技術參數
類型
Model 185mm-SystemLMHR-160L 熔斷器尺寸
Fuse size00 （IEC60269-2） 額定工作電壓（Ue
Rated operational voltage400V 500V 690V 額定絕緣電壓（Ui）
Rated insulation voltage1000V 額定頻率（Hz）
Rated frequency40/50/60 Hz 額定沖擊耐受電壓（Uimp）
Rated impulse withstand voltage12kV 額定工作電流（Ie）
Rated operational current160A 額定短路電流（Iq)
Rated short circuit current120kA 額定短時耐受電流 (Icw)
Rated short time current16kA/1s 防護等級
Protection degree
IP30 機械壽命
Mechanical lifetime
2000 接線面積
Terminal cross section10-70 mm2 出線接線方式
Method connecting wireScrew & V-Clamp 安裝方式
Installation methodScrew & Hook 螺釘連接
Screw fasteningM8 環境溫度
Ambinet temperature應用類別
Use classesAC-23B AC-22B AC-21B 符合標準
StandardGB14048.3-2008 / IEC60947-3 / EN60947-3 / VDE0660 - 安裝尺寸
- 型號示意
