1.條形開關適用范圍

條形開關適用于交流額定電壓660V及以下，交流160A~630A,額定交流頻率5OHz。

工業企業配電系統中，主要用于有高短路電流的配電電路和電動機電路中，可供不頻繁手動接通和分斷電路及隔離電源用，并能對交流電路短路保護。

本開關不適合作為起動和斷開單臺電動機開關之用。

產品符合IEC60947-3:GB14048.3標準。

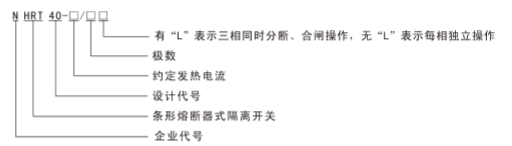

2.條形開關型號及其含義

3.條形開關正常的運用、裝置條件

3.1周圍空氣溫度不超越+40℃，且其24h內的平均溫度值不超越十35℃。下限溫度不低于-5℃;3.2裝置地址的海拔不超越2000米:

3.3周圍大氣環境的污染等級3級;

3.4濕度最高溫度為＋40℃時，空氣的相對濕度不超越50%，在較低溫度時答應有較高的相

對濕度，如＋20℃可達90%;

3.5 無雨雪侵襲和沖擊震動及顯著搖動的當?shù)亍?/span>

3.6 開關應垂直裝置。

4.條形開關結構及特征

開關由底座、基座、蓋、手柄及防護罩等部分組成。NT系列熔斷體裝置在蓋上，并直接作為動觸頭刀片運用:手柄沿底座的支點呈扇形旋轉運動，將蓋連同熔斷器一起作分斷、合閘，有較大的空間距離和顯著的斷開點，滿意隔離開關要求?；c底座能方便的拆開，便于基座安全可靠地裝置在匯流排上。底座上裝有滅弧柵，確保開關分斷才能。

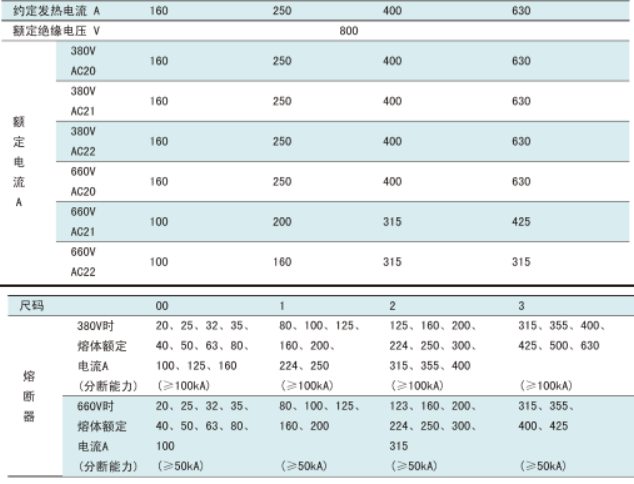

5.條形開關主要參數

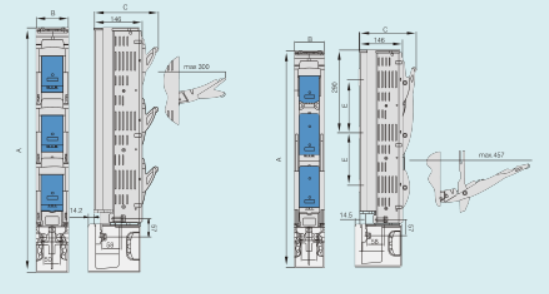

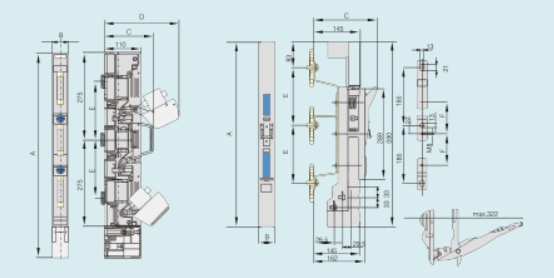

6.條形開關外型及安裝尺寸
